應用場合
這種電纜專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統等。外護套材料耐磨、防水解、抗菌、阻燃等特性使得該電纜在拖鏈系統的優勢得到發揮。
產品特點
使用壽命長且質量穩定，PUR材質更加耐磨且耐惡劣環境，適用于室外。
產品優勢
·特殊的結構設計及材料，加強了其耐磨耐彎曲性。內有特種抗拉加強層大大的提高了產品使用壽命及抗拉性。
·采用雙絞工藝避免內部竄音及信號干擾。
·內護套使得線芯結構更加緊湊，大大的避免了使用過程中出現竄芯現象，增加使用壽命。
·屏蔽層采用鍍錫銅絲減少氧化現象；且覆蓋率非常緊密達90%，減少使用過程中出現的干擾。

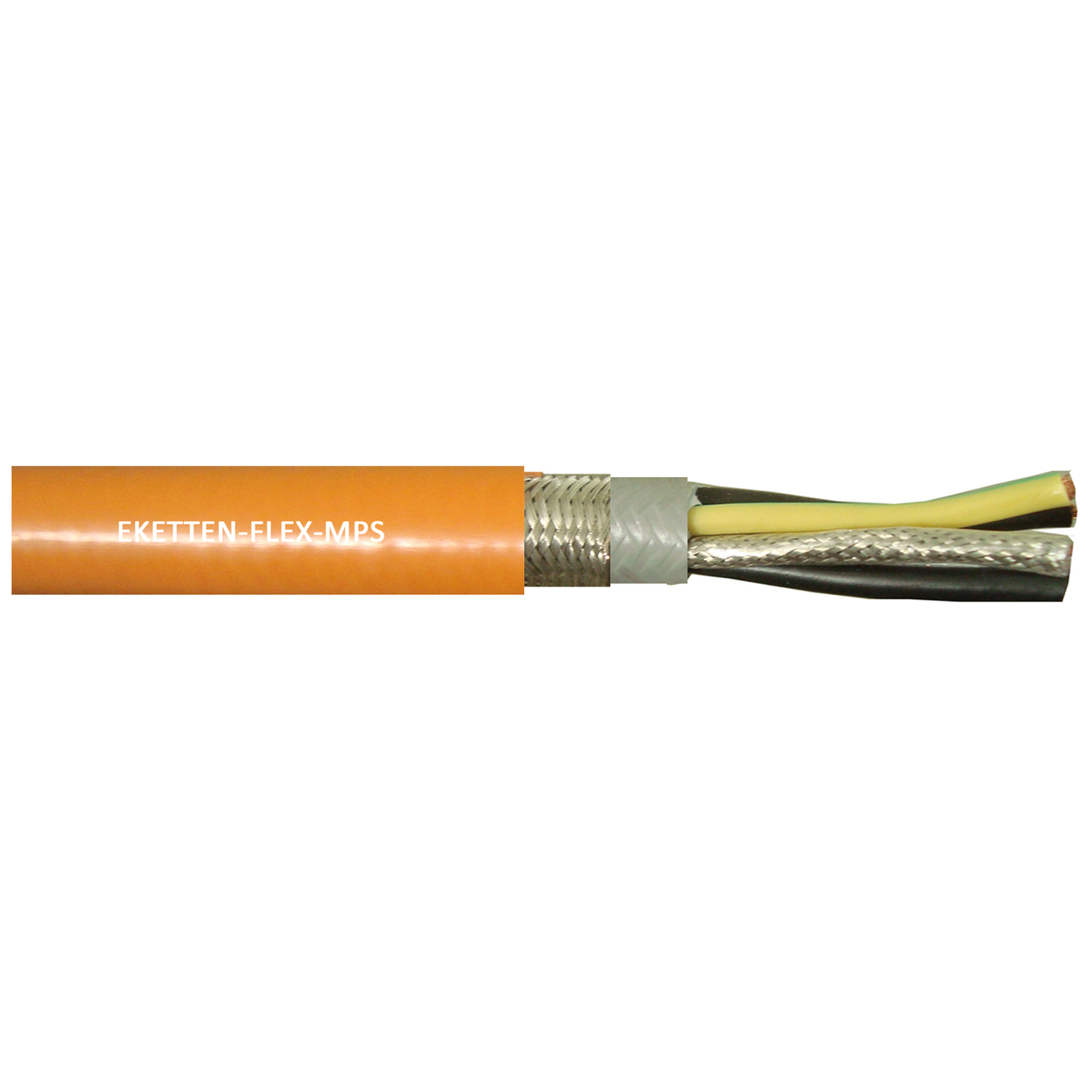

拖鏈用伺服電機電纜（PUR護套）（Eketten-flex-MPS）
技術參數
電 壓：0.6/1kv
測試電壓：3500V/5min(AC)
最小彎曲半徑
固定敷設：4x電纜外徑
移動安裝：7.5x電纜外徑
溫度范圍
固敷溫度：﹣30℃～90℃
移動溫度：﹣20℃～90℃
耐油性：很好
耐化學物質：耐酸、堿、溶劑和各種液壓油的性能優異等
耐候性：耐UV,日光老化性能優異，適合戶外使用
最大移動速度
架空速度：8m/s
滑行速度：5m/s
加速度：75m/s²
電纜結構
1、雙絞屏蔽數據線
2、導體VDE02956類
3、絕緣層特種低粘度TPEE混合物
4、特種抗拉加強芯
5、內護套彈性體混合物
6、黃綠接地線
7、鍍錫銅絲編織屏蔽層光學覆蓋90%
8、外護套特種低粘度耐磨PUR混合物
若在拖鏈中正確安裝使用，壽命可達5百萬-1千萬次循環
實際使用中能夠達到更多的循環次數-詳情請聯系的德柔銷售工程師
規格型號列表
標稱截面mm²
結構組成mm
電纜近似外徑mm
電纜近似重量Kg/km
4G1.5＋2×0.5
4×48/0.20＋2×28/0.15
13
240
4G1.5＋2×0.75
4×48/0.20＋2×24/0.20
13.5
270
4G1.5＋2×1
4×48/0.20＋2×32/0.20
14.5
285
4G2.5＋2×0.5
4×77/0.20＋2×28/0.15
13
310
4G2.5＋2×0.75
4×77/0.20＋2×24/0.20
14.5
320
4G2.5＋2×1
4×77/0.20＋2×32/0.20
15
330
4G4＋2×1
4×126/0.20＋2×32/0.20
15.5
375
4G4＋2×1.5
4×126/0.20＋2×48/0.20
16.5
390
4G6＋2×1
4×189/0.20＋2×32/0.20
18
520
4G6＋3×1
4×189/0.20＋3×32/0.20
18
535
4G6＋2×1.5
4×189/0.20＋2×48/0.20
19
590
4G10＋2×1
4×322/0.20＋2×32/0.20
22
760
4G10＋3×1
4×322/0.20＋3×32/0.20
22
780
4G10＋2×1.5
4×322/0.20＋2×48/0.20
22
810
4G16＋2×1
4×513/0.20＋2×32/0.20
26
1100
4G16＋2×1.5
4×513/0.20＋2×48/0.20
26
1130
4G16＋3×1.5
4×513/0.20＋3×48/0.20
26
1200
4G25＋2×1.5
4×798/0.20＋2×48/0.20
30.5
1510
4G35＋2×1.5
4×1121/0.20＋2×48/0.20
33.5
2050
4G1.5＋2×（2×0.5）
4×48/0.20＋2×2×16/0.20
15
310
4G1.5＋2×（2×0.75）
4×48/0.20＋2×2×24/0.20
15
325
4G2.5＋2×（2×0.75）
4×77/0.20＋2×2×24/0.20
17
340
4G2.5＋2×（2×1）
4×77/0.20＋2×2×32/0.20
17.5
355
4G2.5＋2×（2×1.5）
4×77/0.20＋2×2×48/0.20
17
380
4G4＋2×（2×1.5）
4×126/0.20＋2×2×48/0.20
19.5
420
4G6＋2×（2×1.5）
4×189/0.20＋2×2×48/0.20
20.5
710
4G10＋2×（2×1.5）
4×322/0.20＋2×2×48/0.20
24
1075
4G16＋2×（2×1.5）
4×513/0.20＋2×2×48/0.20
28
1280
4G25＋2×（2×1.5）
4×798/0.20＋2×2×48/0.20
33
2000
4G35＋2×（2×1.5）
4×1121/0.20＋2×2×48/0.20
38
2180
以上是電纜部分常用的規格型號。其它特殊規格/顏色及更復雜適用場合可根據要求開發定制
?
|
